日製 MITUTOYO 輪廓測定儀 (CV 2100系列)

  • 產品特色

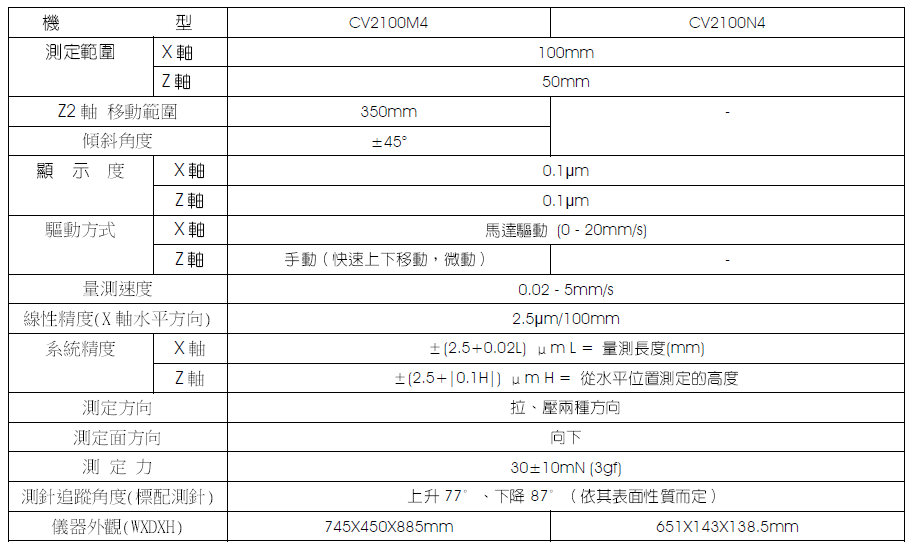

  • 技術規範
    • 產品名稱
      日製 MITUTOYO 輪廓測定儀 (CV 2100系列)
    • 型號
      CV2100M4
    • 產品特色

      儀器特徵

      1. 全系列 X / Z 軸整合數位檢出機構,高精度、高信賴測定數據表現。

      2. 全系列不需校驗 Z 軸測定放大倍數。

      3. 高精度、大空間測定設計。

      4. "FORMPAK-1000" 系列軟體功能簡易設計、更方便、高精度操作、分析。

      5. 優異性 Win 95/NT4.0/2000 作業平台、圖形對話設計,操作便利。

      6. "CV-1000系列" 現場可攜帶式設計,適用於機器設備旁效率性測定。

      7. 全系列僅需接上筆記型電腦即可輕鬆操作及控管製程。

      8. 擴充性廣 : 可選配 "筆記型電腦+軟體""顯示器+繪圖機"或"花崗石基座"。

      標準配件 : 輪廓儀本體.AC變壓器.12mm 深契型測針(354884) .

      155mm長測桿(935113).張力計. P1牙規.操作手冊.連接線

      塊規: 5/10/15/20/30  mm(CV1000);塊規:10/20/40mm(CV2000)

      *** 操作功能

      <1> 點測定 : 點.尖點.接觸點.交叉點

      <2> 線測定 : 線.傾斜線.垂直線.平行線

      <3> 圓測定 : 多點圓.範圍.中心.半徑

      <4> 位置.差異 : 座標差異.真實位置判定

      <5> 距離.角度 : 距離.鳩尾槽長.階梯.閒距.參考距離.角度

      <6> 座標建立 : 座標建立.座標旋轉

      <7> 統計計算 : 算數計算. 絕對值.最大/最小值.總合.標準差...

      <8> 測定點編輯 : 刪除.傳送.旋轉.影像鏡向.位置.結合.分開.投影

      *** 輪廓功能

      <1> 設計值建立:功能(線.圓.表面).CAD 輸入(IGES.DXF).

             測定值/文字檔轉換.公差設定(設計軸.X軸值.Z軸值)

      <2> 參考座標系統轉換及旋轉

      <3> Best-Fit(最適) ; X軸轉換.Z軸轉換.轉換.結合

      <4> 設計值公差

      <5> 結果顯示 : 結果顯示.圖形顯示

      *** 特殊功能

      開發件程式建立.測定資料/條件存檔.圖形編輯功能.外部檔案輸出.零件程式.極座標建立
