m & h 对刀仪

  • 产品特色

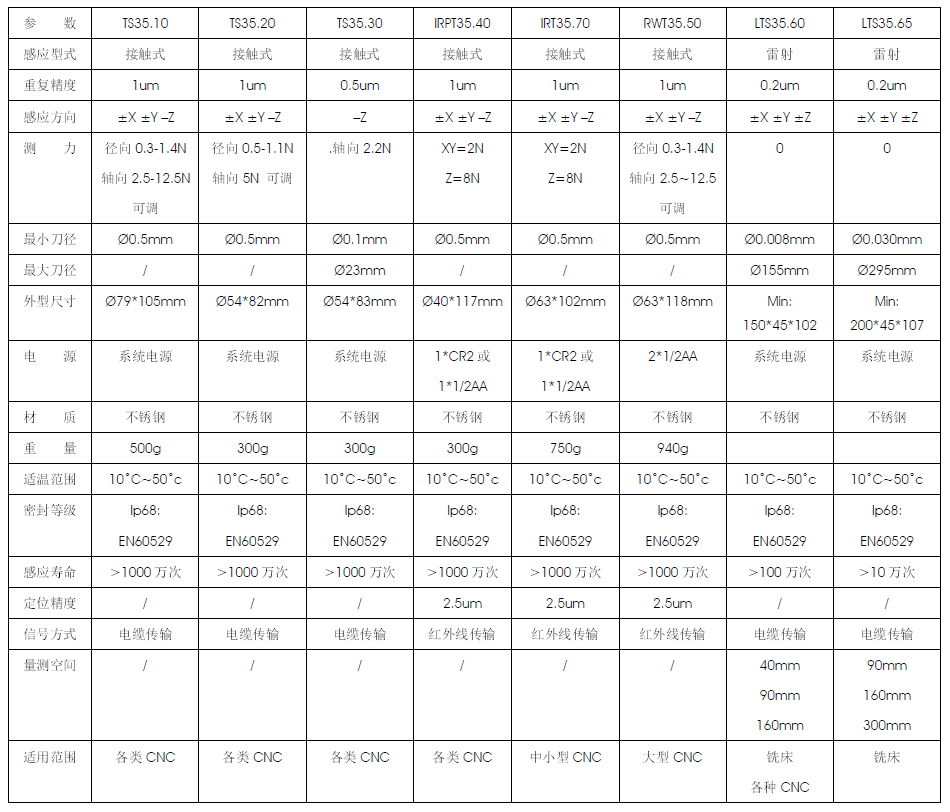

  • 技术规范
    • 产品名称
      m & h 对刀仪
    • 型号
      电缆式 / 红外线 / 无线电 / 雷射
    • 产品特色

      电缆式

      机型特色

      适用于铣削类的 CNC  设备,可在机台上完成刀具尺寸的高精度量测。

      精密的机械结构,提高了测量刀长、刀径和损耗程度的可信度;

      并可测量刀刃的单边及旋转的刀具。有 TS35.10、TS35.20、TS35.30 供选择。

      ● 对刀盘高度可调(0~305mm),适合多种场合。                 ● 大直径对刀盘,增加对刀的精确度。

      ● 接触力可调,最小可量Φ0.1mm 的刀具。                        ● 采最高规格的 Ip68 密封保护。

      ● 可加装防护杆,避免撞坏测头本体。                                ● 对刀盘出厂前皆已校验过,无需再调整。

      ● 对刀盘和基座可分开,为了确保定位。                             ● 装有 LED 指示灯,显示对刀仪现有状

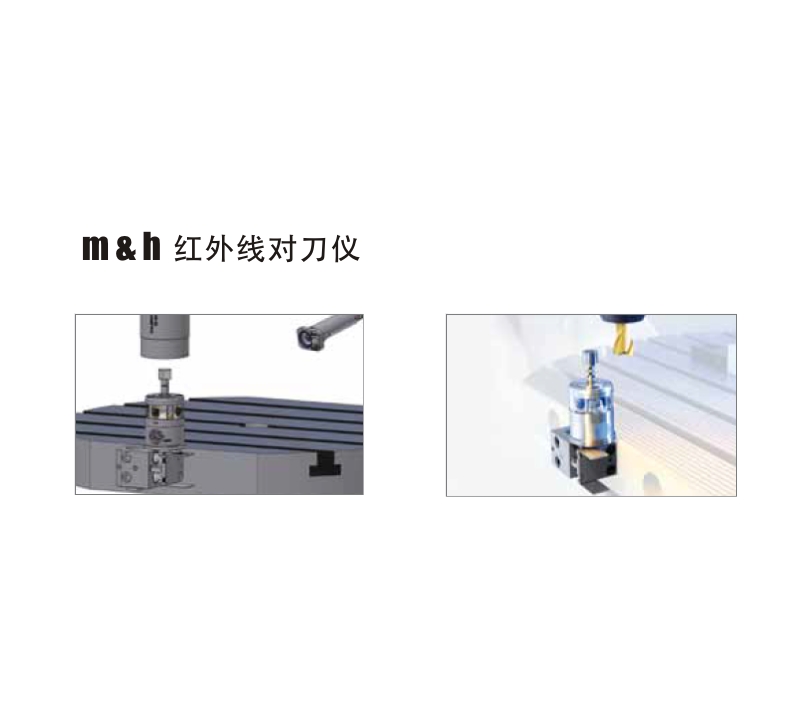

      红外线

      机型特色

      IRPT35.40  和 IRPT35.70  均采 HDR 红外线技术来做讯号传输,可安装于 CNC  工作区域的任意位置,

      以进行刀具长度、半径及损耗程度的机上量测。



      ● 红外线传输,没有电缆连接;安装较灵活。                         ● 适用 5 轴加工机等大型机台。

      ● 可与 m&h 红外线测头共享同一个接收器。                          ● 最小可量至Φ0.5mm 的刀具。

      ● 可采水平或垂直方向安装。                                                  ● 超小体积,对加工区域干涉较小。

      ● 可加装防护杆,避免撞坏测头本体。                                   ● 采最高规格的 Ip68 密封保护。

      ● 电池寿命长,且更换时不须工具。

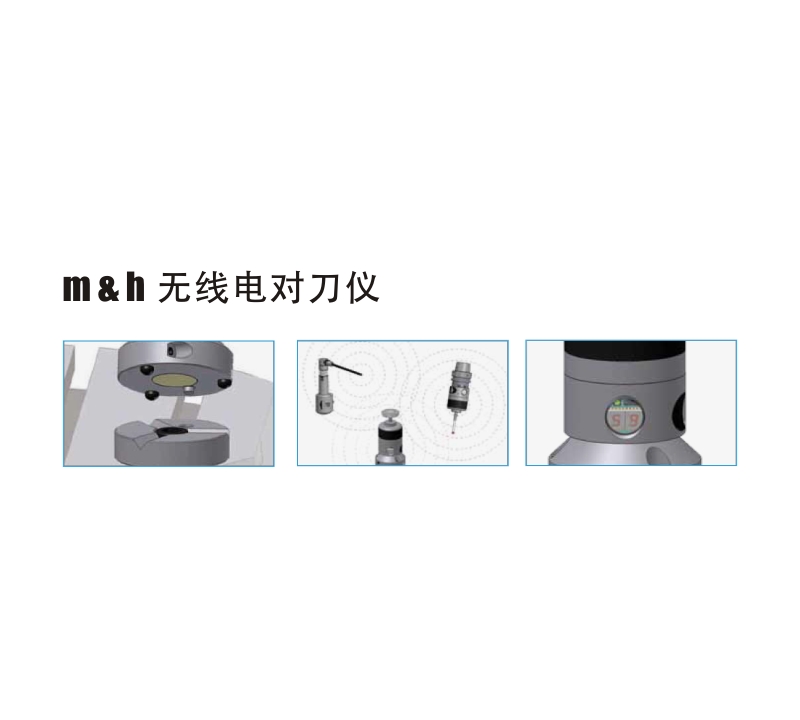

      无线电

      机型特色

      RWT35.50 具有专利的三点定位设计,使 RWT35.50可安装在机台的任意位置。

      无线电的设计使 RWT35.50适用于各类机台,特别是大型及超大型 CNC  上,

      亦可快速并精确的量出刀长、刀径及刀具的损耗程度。

      ● 对刀盘可调(0~355mm),适用多种场合。                           ● 大直径对刀盘。

      ● 移除式设计,不占用机台空间(可用于多台机台)。              ● 和 m&h  测头共享同个接收器。

      ● 高精度三点定位技术,轻松完成重复安装定位及移除。      ● 接触力可调,最小可量Φ0.5mm 之刀具。

      ● 编码过的无线电讯号,避免干扰。                                       ● 按钮式设计,方便目视及切换频道。

      ● 可加装防护杆,避免撞坏测头本体。                                   ● 采最高规格的 Ip68 密封保护。

      ● LED 指示灯显示现有状态。

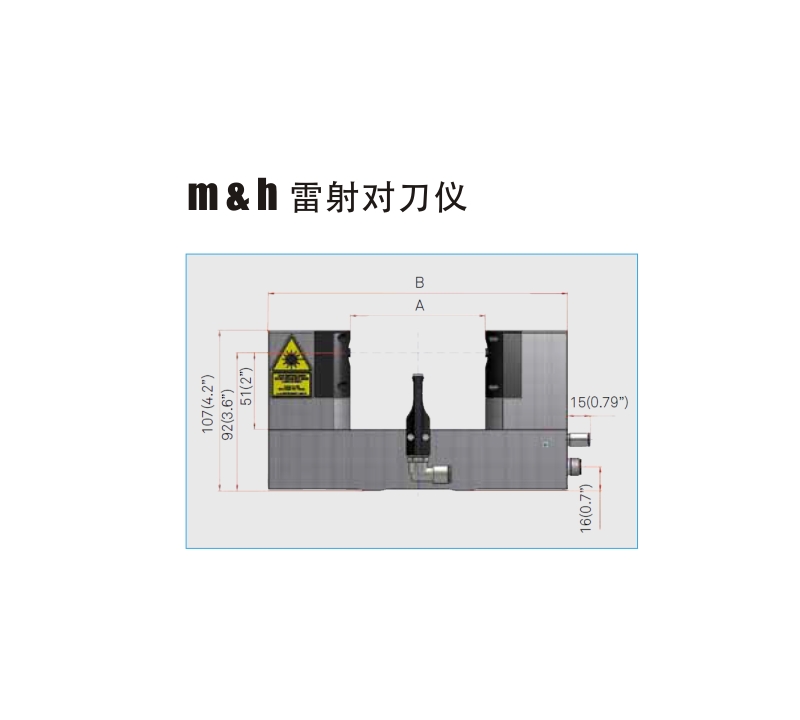

      雷射

      机型特色

      LTS35.60 和 LTS35.65 拥有高精度及高稳定性,并可模拟实际加工时的条件来达到降低成本、

      提高加工效率之自动化环境。



      LTS 35.60                                                                                                LTS 35.65

      最小可量Φ0.008mm 之刀具                                                        最小可量Φ0.030mm 之刀具

      ● 聚焦型雷射。                                                                               ● 内部集成 m&h 清洁喷嘴。

      ● 高压喷嘴确保刀具清洁。                                                             ● 高压喷嘴技术。

      ● 集成式清洁装置。

      ● 克服恶劣环境。



      ● 重复精度可达 0.2um。

      ● 内部特有的电子滤波装置。

      ● 高压喷嘴确保刀具清洁。

      ● 可采用水平或垂直方式安装。

      ● 多种尺寸可选,可适用各种刀具。

      ● 超小体积,对加工区域干涉小。

      ● 测量刀具直径、长度、耗损度、

      轮廓及机台主轴热膨胀引起变化。

      ● 采最高规格的 Ip68 密封等级。
