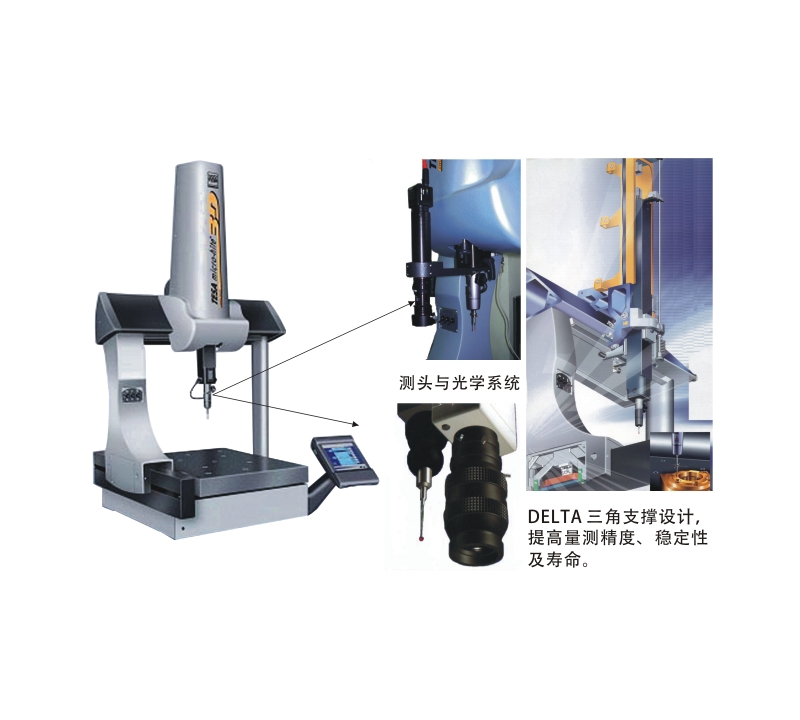

☆☆☆ 微调标准型 --- 手动三次元坐标测定仪(CMM) ☆☆☆
仪器特征 :
<1> 真正 SWISS MADE 瑞士制造生产制造。
<2> 采用 TESA 专利光学线性读头量测系统。
<3> 最佳设计 --- DELTA 三角支撑设计，提高量测精度、稳定性及寿命。
<4> 亲和力设计 --- 专用操作面板结合强有力运算软件，不需 PC 即可操作。
<5> TESA REFLEX 量测运用软件 --- 兼顾实用性及简单性量测需求趋势所设计。
<6> 利用 22 个空气轴承来确认三轴位移的稳定性。
<7> 精心研究设计出最符合人体工学的结构设计。
<8> 多用途适用性设计 :
1. 单接触测头、硬式测头、旋转式测头、光学镜头多用途 。
2. 测针(ψ 0.5 ~ 8 mm) 、L=10 / 20 / 30 mm 、星型测头多用途 。
☆☆☆ 仪器硬件系统规范 --- 手动三次元坐标测定仪(CMM) ☆☆☆
<1> 测定范围(接触) --- X 轴 : 460 mm；Y 轴 : 510 mm；Z 轴 : 420 mm 。
<2> 测定范围(光学) --- X 轴 : 460 mm ；Y 轴 : 475 mm；Z 轴 : 250 mm 。
<3> 最小读取值 : 0.001 mm / 0.00001 inch。
<4> 使用材质 --- Z 轴 、桥架 、轴承 皆采用超轻铝合金材质。
工作平台 --- 花岗石制成，台面上均设计不锈钢螺孔固定夹具。
<5> 重复精度 : 3 um
<6> 系统精度 : U1 = 3 + 3 L / 1000 um
U3 = 3 + 4 L / 1000 um
<7> 操作温度 : 20 ± 1 ℃
<8> 工件空间 --- X 轴 : 600 mm； Y 轴 : 750 mm；Z 轴 : 430 mm
<9> 最大荷重 : 230 Kg
<10>仪器外观 : 970 x 1620 x 930 mm (LxHxD) ；仪器系统重量 : 190 Kg
<11>电源需求 : 115 ~ 230 Vac , 50 ~ 60 Hz ；0.3 ~ 0.7 A
<12>气压源需求 : 4.8 ~ 8.3 bar (21ι/min)；须具备空气干燥设备(特别注意)。
